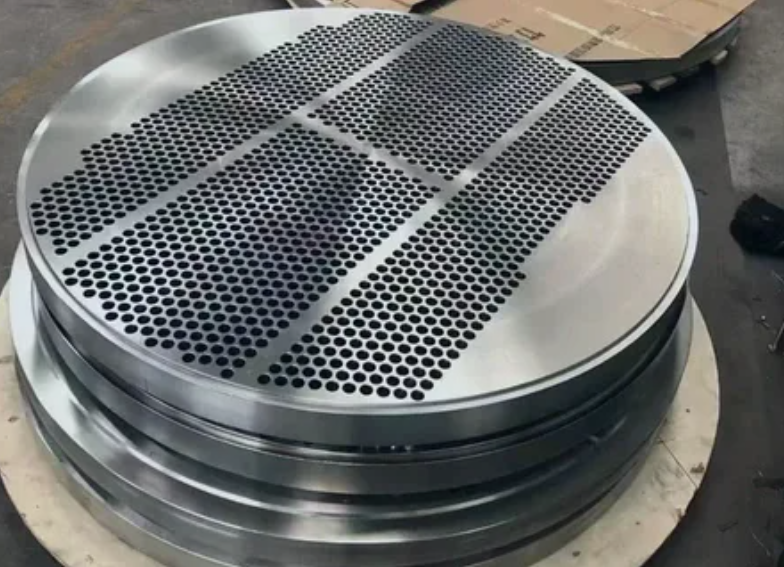

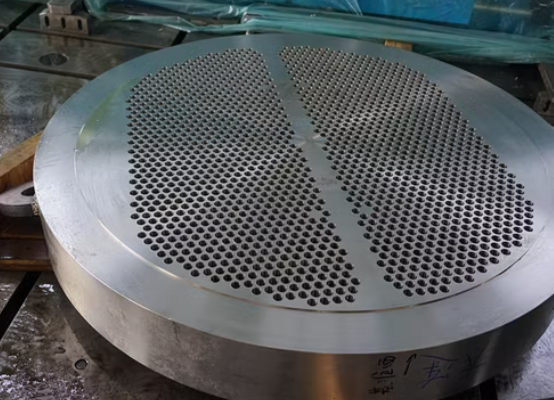

Перегородки для кожухотрубчатых теплообменников
Назначение и преимущества:Перегородки в кожухотрубчатых теплообменниках выполняют две ключевые функции:
Увеличение жесткости конструкции – предотвращают вибрацию и деформацию трубного пучка.
Оптимизация теплообмена – направляют поток теплоносителя, повышая турбулизацию и эффективность теплопередачи.
Классификация перегородок
Поперечные перегородки
Односегментные – наиболее распространенный тип, просты в изготовлении и монтаже.
Горизонтальный срез – применяется для вязких сред, предотвращает застойные зоны.
Вертикальный срез – используется при конденсации, испарении и наличии твердых частиц.
Многосегментные (двух- и трехсегментные, "Диск-Кольцо") – снижают гидравлическое сопротивление и минимизируют байпасные потоки.
NTIW (No Tube In Window) – исключают трубы в зоне среза, повышая жесткость конструкции (применяются при сильных вибрациях).
Продольные перегородки
Обеспечивают противоточное движение теплоносителя.
Используются в теплообменниках с центральным расположением патрубков (типы G и H по TEMA).
Оптимальные параметры перегородок
Вырез перегородки: 20–35% от диаметра кожуха (для загрязненных сред – не более 25%).
Шаг перегородок: 0,3–0,6 от внутреннего диаметра кожуха.
Преимущества наших перегородок:✔ Повышенная прочность и устойчивость к вибрациям.✔ Оптимальная турбулизация потока для максимального КПД.✔ Гибкость конструкции под любые условия эксплуатации.
Применение:
Химическая и нефтегазовая промышленность.
Энергетика и ЖКХ.
Пищевое производство и фармацевтика.
Закажите перегородки для ваших теплообменников – повысьте эффективность и долговечность оборудования!
📞 Свяжитесь с нами для консультации и расчета оптимальной конструкции.
